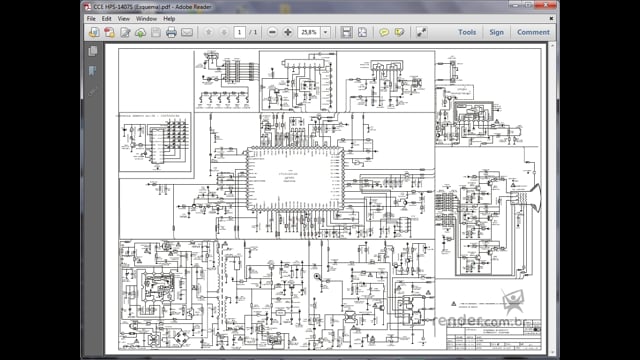

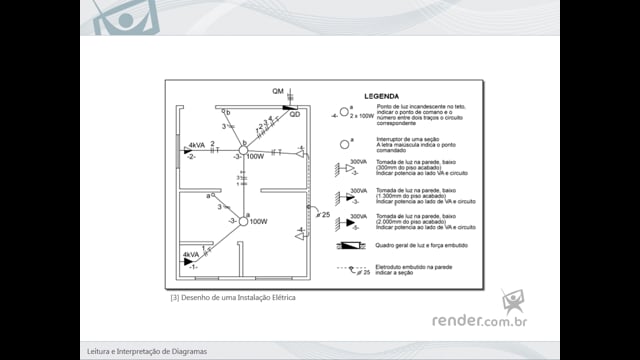

Este curso apresentará os conceitos fundamentais para a leitura e interpretação de diagramas. Com ele, você saberá como representar os componentes nas instalações elétricas utilizando símbolos na representação dos projetos. Também aprenderá a reconhecer as classificações dos desenhos de eletrotécnica e eletrônica, com suas principais particularidades. Verá o que é um diagrama simplificado, quais as definições de um diagrama de blocos, o que é um diagrama completo, um diagrama de localização e, também, o que é um diagrama de fiação e um desenho chapeado. Além disso, estudaremos os métodos de localização dos componentes por coordenadas já que, em certos equipamentos, alguns componentes no diagrama podem ser de difícil localização. E para fixar esses conhecimentos, temos exemplos práticos e exercícios complementares que auxiliam detalhando os conceitos abordados no curso.
